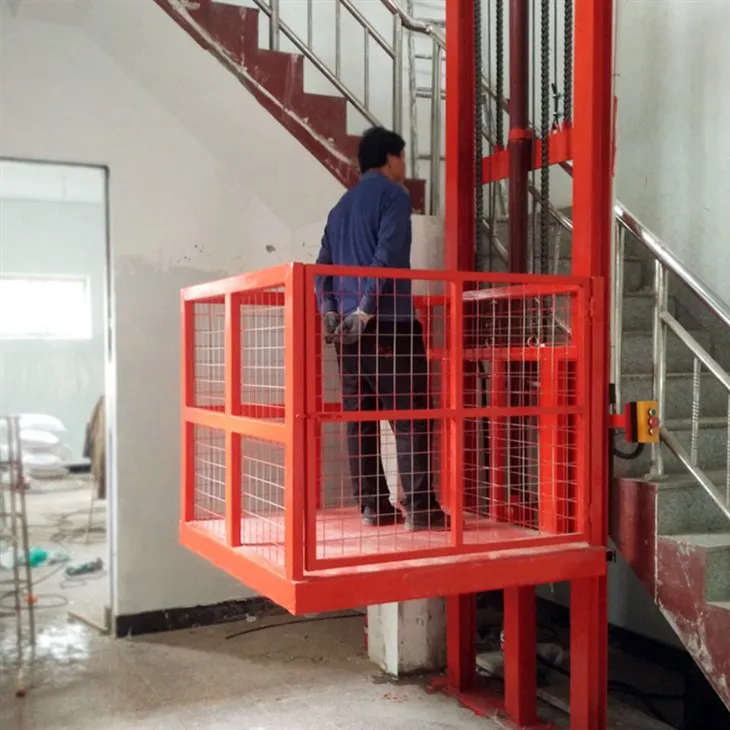

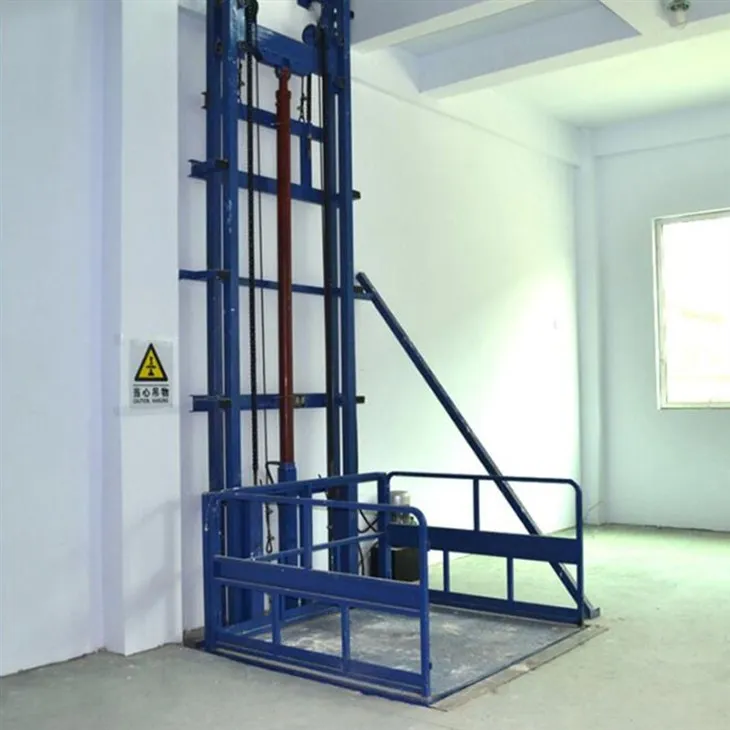

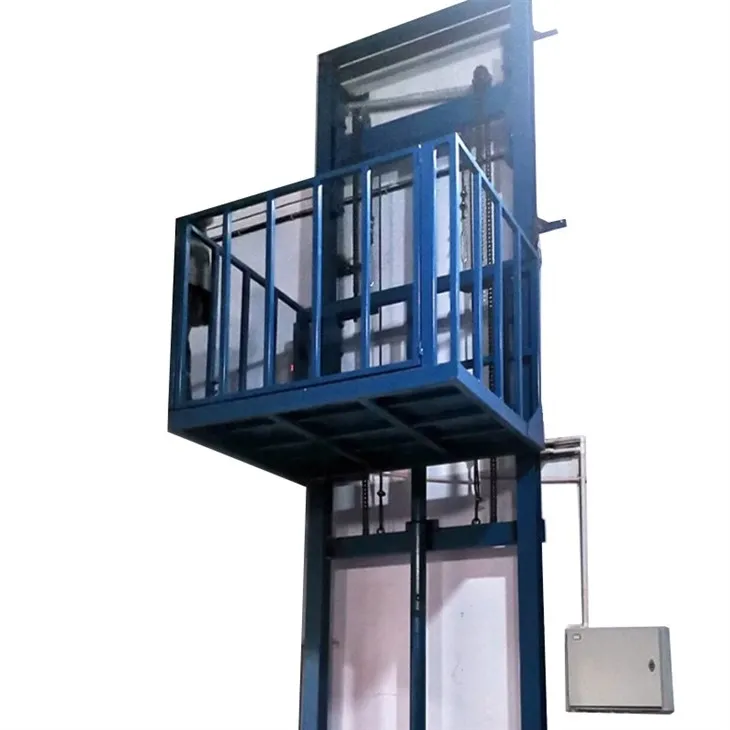

উল্লম্ব একক গাইড রেল কার্গো লিফট

একটি গাইড রেল কার্গো লিফট একটি উল্লম্ব উত্তোলন ব্যবস্থা যা মেঝেগুলির মধ্যে পণ্য পরিবহনের জন্য ডিজাইন করা হয়েছে। এই সিস্টেমের মূল উপাদানগুলির মধ্যে গাইড রেল, একটি উত্তোলন প্ল্যাটফর্ম, উত্তোলন ব্যবস্থা এবং সুরক্ষা ডিভাইস অন্তর্ভুক্ত রয়েছে। নিরাপদ এবং স্থিতিশীল অপারেশন নিশ্চিত করার জন্য গাইড রেল এবং উত্তোলন প্ল্যাটফর্ম কীভাবে সংযুক্ত এবং ইন্টারঅ্যাক্ট করা হয়েছে তার একটি বিশদ ভাঙ্গন নীচে দেওয়া হল।
1। গাইড রেল: উল্লম্ব পথ
গাইড রেলগুলি উত্তোলন প্ল্যাটফর্মের জন্য একটি স্থিতিশীল, নিয়ন্ত্রিত পথ সরবরাহ করে। এগুলি সাধারণত ইস্পাত দিয়ে তৈরি এবং নিরাপদে একটি বিল্ডিং প্রাচীর বা একটি উত্সর্গীকৃত সমর্থন কাঠামোতে মাউন্ট করা হয়।
গাইড রেলের প্রকার:
টি-আকৃতির রেল-সাধারণত ভারী শুল্ক অ্যাপ্লিকেশনগুলির জন্য ব্যবহৃত হয়, দুর্দান্ত স্থায়িত্ব সরবরাহ করে।
আয়তক্ষেত্রাকার বা সি-আকৃতির রেল-বিভিন্ন প্ল্যাটফর্মের চলাচলের প্রয়োজনীয়তাগুলি সামঞ্জস্য করতে নির্দিষ্ট ডিজাইনে ব্যবহৃত হয়।
রাউন্ড শ্যাফ্ট রেল-ছোট বা কাস্টম-বিল্ট লিফ্টগুলিতে ব্যবহৃত।
গাইড রেল ইনস্টলেশন:
- বন্ধনী এবং অ্যাঙ্কর বোল্ট ব্যবহার করে লিফট শ্যাফ্ট বরাবর উল্লম্বভাবে মাউন্ট করা।
- ভারসাম্য চলাচল নিশ্চিত করতে উত্তোলন প্ল্যাটফর্মের উভয় পক্ষেই অবস্থিত।
- গাইড রেলের মধ্যে দূরত্বটি প্ল্যাটফর্মের আকার এবং লোড-ভারবহন ক্ষমতার সাথে মেলে সাবধানতার সাথে ক্যালিব্রেট করা হয়।
2। উত্তোলন প্ল্যাটফর্ম: চলন্ত কাঠামো
উত্তোলন প্ল্যাটফর্মটি লিফটের অংশ যা কার্গো বহন করে। এটি রোলার, গাইড জুতা এবং সমর্থন ফ্রেমের সংমিশ্রণ ব্যবহার করে গাইড রেলগুলির সাথে সংযুক্ত এবং সরানো হয়।
উত্তোলন প্ল্যাটফর্মের মূল উপাদানগুলি:
প্রধান ফ্রেম: একটি শক্তিশালী ইস্পাত কাঠামো যা প্ল্যাটফর্ম ডেক ধারণ করে।
প্ল্যাটফর্ম ডেক: যে পৃষ্ঠটি কার্গো স্থাপন করা হয়।
রোলার বা গাইড জুতা: এই উপাদানগুলি ঘর্ষণকে হ্রাস করতে এবং দোলা রোধ করতে গাইড রেলগুলির সাথে স্লাইড করে।
3। গাইড রেল এবং প্ল্যাটফর্মের মধ্যে সংযোগ প্রক্রিয়া
উত্তোলন প্ল্যাটফর্মটি দুটি কী সিস্টেম ব্যবহার করে গাইড রেলের সাথে সংযুক্ত রয়েছে:
(ক) রোলার / গাইড জুতা সিস্টেম
রোলার বা গাইড জুতা উত্তোলন প্ল্যাটফর্মের উভয় পাশে মাউন্ট করা হয়।
-এই রোলারগুলি গাইড রেলগুলিতে শক্তভাবে ফিট করে, ন্যূনতম পার্শ্বীয় (পাশের দিকের দিকে) গতির সাথে মসৃণ আন্দোলন নিশ্চিত করে।
রোলারগুলির উপাদান: সাধারণত পরিধান এবং টিয়ার হ্রাস করতে শক্ত ইস্পাত বা নাইলন দিয়ে তৈরি।
ফাংশন: এই রোলারগুলি গাইড রেলগুলি বরাবর উপরে এবং নীচে রোল এবং নীচে, প্ল্যাটফর্মটিকে একটি সরলরেখায় উল্লম্বভাবে সরাতে দেয়।
(খ) উত্তোলন প্রক্রিয়া সংযোগ
উত্তোলন প্ল্যাটফর্মটি নিম্নলিখিত প্রক্রিয়াগুলির মধ্যে একটি ব্যবহার করে গাইড রেলগুলির সাথে উপরে এবং নীচে চলে যায়:

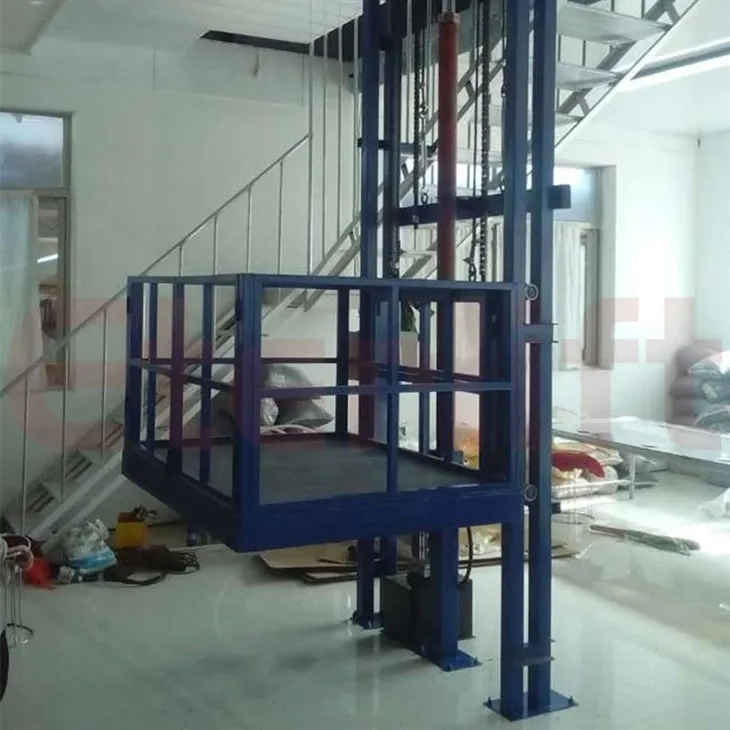

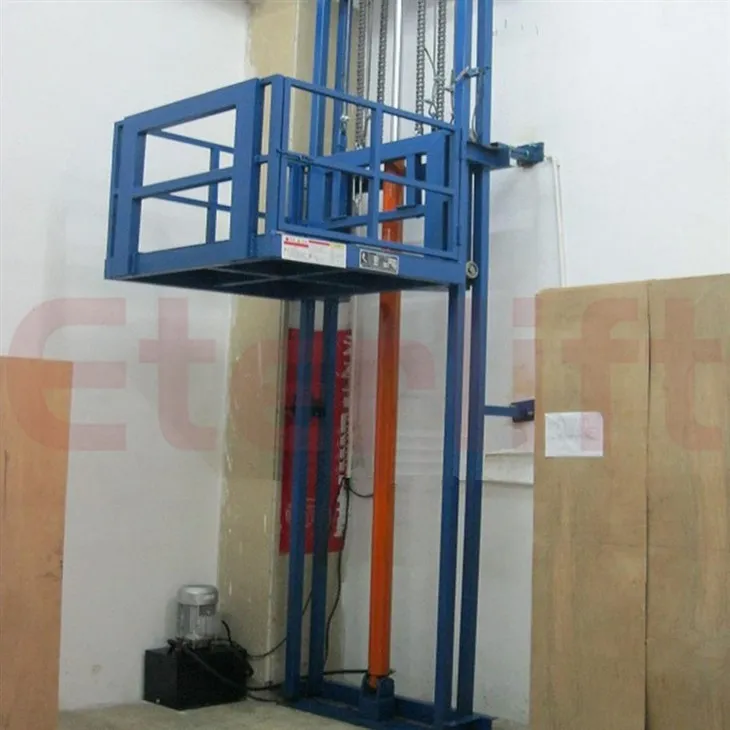

1। হাইড্রোলিক সিলিন্ডার সিস্টেম (সবচেয়ে সাধারণ)
- একটি হাইড্রোলিক সিলিন্ডার প্ল্যাটফর্মের নীচে বা পাশে মাউন্ট করা হয়।
- সিলিন্ডারটি এটি কমিয়ে দেওয়ার সময় প্ল্যাটফর্মটিকে উপরের দিকে ঠেলে দেয়।
- গাইড রেলগুলি প্ল্যাটফর্মের উল্লম্ব প্রান্তিককরণ নিশ্চিত করে।

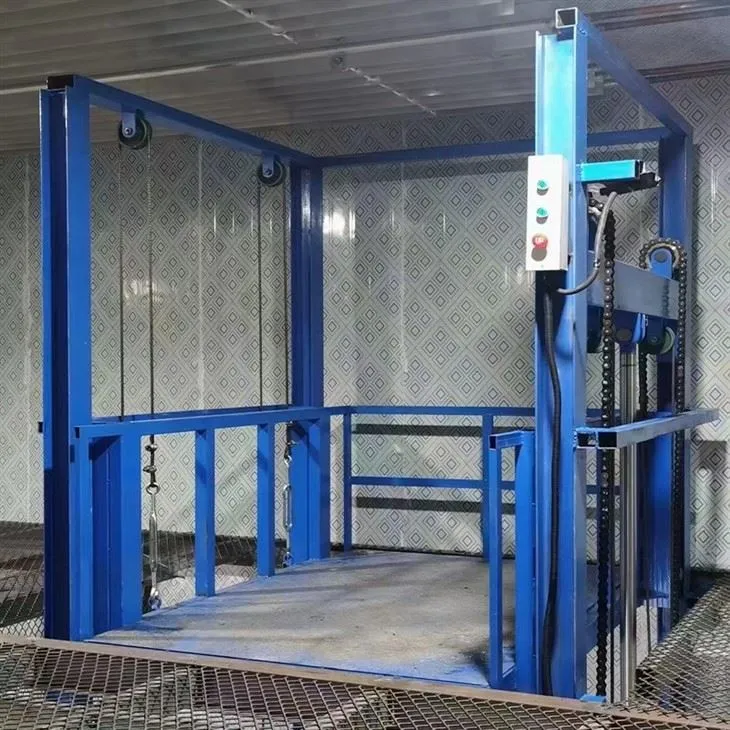

2। স্টিল চেইন বা তারের দড়ি উত্তোলন সিস্টেম
- ভারী শুল্ক ইস্পাত চেইন বা তারের দড়ি প্ল্যাটফর্মের সাথে সংযুক্ত।
- চেইনগুলি পাল্লির উপর দিয়ে যায় এবং একটি বৈদ্যুতিক মোটর দ্বারা চালিত হয়।
- গাইড রেলগুলি দোলা রোধ করে এবং প্ল্যাটফর্মটিকে একটি সরলরেখায় চলমান রাখে।
3। স্ক্রু ড্রাইভ সিস্টেম (কম সাধারণ)
- একটি সীসা স্ক্রু প্রক্রিয়া গাইড রেলগুলির সাথে প্ল্যাটফর্মটিকে সরিয়ে দেয়।
- স্ক্রুটির ঘূর্ণনটি প্ল্যাটফর্মটিকে উপরে এবং নীচে নিয়ে যায়।
4। গাইড রেল-প্ল্যাটফর্ম সংযোগে সুরক্ষা বৈশিষ্ট্য
যেহেতু কার্গো লিফটগুলি প্রায়শই ভারী বোঝা বহন করে, তাই বেশ কয়েকটি সুরক্ষা ব্যবস্থা স্থিতিশীলতা নিশ্চিত করে এবং দুর্ঘটনা রোধ করে।
ক) অ্যান্টি-ফলস সুরক্ষা ডিভাইস
- যদি কোনও যান্ত্রিক ব্যর্থতা দেখা দেয় তবে সুরক্ষা লকগুলি প্ল্যাটফর্মটি পতন থেকে বিরত রাখতে গাইড রেলের সাথে জড়িত।
(খ) সীমা সুইচ
- প্ল্যাটফর্মটি সঠিক অবস্থানে স্বয়ংক্রিয়ভাবে থামাতে গাইড রেলগুলির সাথে স্থাপন করা।
(গ) কাউন্টারওয়েট সিস্টেম (al চ্ছিক)
- কিছু লিফ্ট প্ল্যাটফর্মের ভারসাম্য বজায় রাখতে এবং মোটরটিতে বোঝা হ্রাস করতে গাইড রেলগুলির সাথে কাউন্টারওয়েট ব্যবহার করে।
একটি কার্গো লিফটে গাইড রেল এবং উত্তোলন প্ল্যাটফর্মটি মসৃণ উল্লম্ব গতিবিধি নিশ্চিত করে রোলার বা গাইড জুতা ব্যবহার করে দৃ ly ়ভাবে সংযুক্ত রয়েছে। প্ল্যাটফর্মটি হাইড্রোলিক সিলিন্ডার, চেইন বা তারের দড়ি দ্বারা উত্তোলন করা হয়, অন্যদিকে সুরক্ষা ব্যবস্থা দুর্ঘটনা রোধ করে। এই সেটআপটি মেঝেগুলির মধ্যে পণ্য পরিবহনের জন্য একটি স্থিতিশীল, দক্ষ এবং নিরাপদ উত্তোলন সমাধান সরবরাহ করে।
